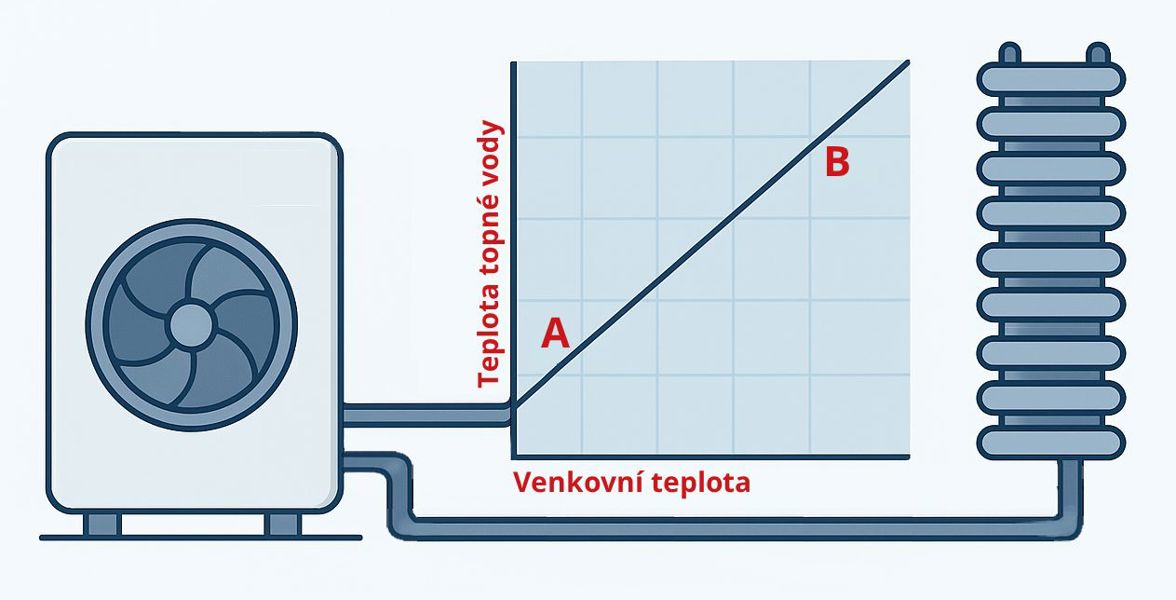

Ekvitermní křivka je základním, ale zároveň efektivním způsobem regulace teploty topné vody. Je definována dvěma základními body – bodem A a bodem B.
Body A a B jakožto základní parametry ekvitermní křivky určují, jakou teplotu bude tepelné čerpadlo dodávat při různých venkovních podmínkách. Jejich správné nastavení je klíčové pro komfort, účinnost i spotřebu energie.
Bod A – minimální teplota topné vody
Bod A představuje nejnižší nastavenou teplotu topné vody, která připadá na období, kdy je venku relativně teplo, typicky kolem 15 až 20 °C. Jde tedy o hodnotu využívanou hlavně na konci nebo začátku topné sezóny, kdy objekt potřebuje jen minimální množství tepla.
Pokud je bod A nastaven příliš vysoko, systém bude zbytečně přetápět, což vede ke zvýšené spotřebě. Naopak příliš nízké nastavení může způsobovat pocit nižší tepelné pohody.
Bod B – maximální teplota topné vody
Bod B určuje nejvyšší požadovanou teplotu topné vody při nízkých venkovních teplotách, tedy pod 0 °C. Tato teplota často odpovídá schopnostem kompresoru vytvářet teplo při mrazivých podmínkách (například limitu okolo 45–55 °C podle typu tepelného čerpadla).
Správně nastavený bod B zajistí, že i během nejchladnějších dnů bude v domě dostatek tepla, aniž by bylo nutné přetěžovat systém nebo zbytečně spouštět záložní zdroj.
Plynulá regulace
Regulátor tepelného čerpadla pak mezi body A a B automaticky dopočítává potřebnou teplotu topné vody přesně podle aktuální venkovní teploty. Výsledkem je plynulý a energeticky velmi efektivní provoz – bez skoků, bez přetápění, bez zásahů uživatele.

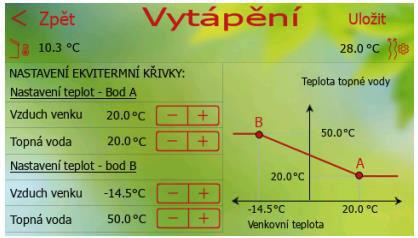

Na displeji ovládacího panelu pGDx je názorně vidět nastavení bodů A i B, v levém horním rohu je aktuální teplota venku (10,3°) a v pravém horním rohu aktuální požadavek na teplotu topné vody v systému (28,0° C), kterou regulátor vyčetl z nastavení křivky.
